一、產品概述

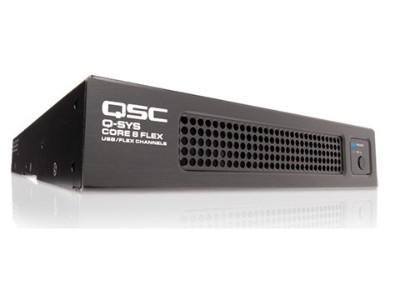

QSC Q-SYS Core 8 Flex是Q-SYS平臺一體化AV&C（音頻+視頻+控制）緊湊型DSP核心處理器，半寬1U機架式。集成音頻DSP、內置模擬I/O、全功能中控引擎、USB會議橋、軟件Dante，一臺設備替代傳統：音頻處理器+中控主機+USB會議音頻適配器；主打中小型會議室、混合模擬/網絡音頻改造項目。

二、硬件物理規格
機箱尺寸：1U，半機架寬度
286.5mm（深）×220mm（寬）×43.7mm（高）
重量：1.8kg
供電：內置電源，AC100–240V；典型功耗40W
工作環境：0℃~+50℃，相對濕度5%~85%（無凝露）
安裝：標配機架耳；支持機架安裝、壁掛安裝

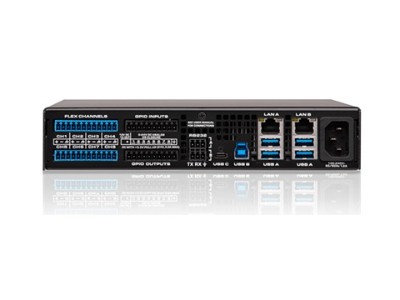

三、背板硬件接口清單
8路Flex可配置模擬通道（鳳凰端子）
通道自由定義輸入 / 輸出；輸入支持幻象供電 (48V)，麥克風 / 線路電平自適應
GPIO：8進8出（鳳凰端子），繼電器、門磁、面板觸發、聯動控制
RS232×2：第三方設備中控（投影儀、矩陣、攝像頭、功放）
LAN A/LAN B：雙千兆RJ45
支持鏈路冗余；承載Q-LAN、AES67、Dante、控制信號、VoIP
USB-C（設備模式）+USB-B（USB會議橋）：8×8USB音視頻橋，對接電腦騰訊會議、Zoom、Teams
USB-A ×4（主機模式）：外接USB麥克風、攝像頭、USB 揚聲器
四、核心音頻處理性能參數
采樣率固定48kHz/24bit，Q-SYS統一處理平臺
網絡音頻總?cè)萘浚≦-LAN/AES67）：64×64通道
軟件Dante通道：標配8×8；可選授權擴容最高32×32
聲學回聲消除 AEC：8通道（200ms收斂，會議核心能力）
USB AV橋通道：8進8出音頻，支持Q-SYS攝像頭視頻透傳
VoIP軟電話實例：最多2路SIP電話
本地錄音/播放器：標配4錄/16播；授權擴展至32通道播放
Q-SYS NM-T1網絡桌面麥：基礎支持3支；擴容許可最多6支
可管理Q-SYS外設上限：32臺（觸摸屏、I/O盒、網絡音箱、攝像頭等）
Media/WAN流媒體通道：12×12
內置全功能Q-SYS控制引擎：無需額外中控主機，支持LUA腳本、第三方API、時序聯動
模擬通道電氣指標
AD/DA：24bit 48kHz
輸出動態范圍：＞108dB
THD+N 典型值：0.007%（+20dBu，1kHz）
通道串擾：＜-102dB
五、核心產品優勢
Flex 可復用模擬通道
8 個通道任意分配輸入/輸出，非常適合老舊會議室改造，原有模擬話筒、模擬功放無需全部更換。
原生一體化會議解決方案
自帶8路AEC+USB會議橋，直接對接視頻會議軟件，省去外置回聲消除器、USB音頻接口。
音頻+控制合一
內置完整中控引擎，直接控制投影儀、升降屏、攝像頭、燈光、功放；取消獨立中控主機，降低系統成本與故障點。
雙網口冗余網絡架構
支持網絡故障自動切換，適合穩定性要求高的政企會議室。
通道軟件授權擴容
Dante、播放器、麥克風數量均可軟件升級，不用更換硬件，便于項目后期擴展。
兼容完整Q-SYS生態
可與Core110f、I/O盒、TSC觸摸屏、網絡揚聲器、NV系列視頻設備互聯互通。
六、典型適用場景
政企中小型會議室
董事會、部門會議室、視頻會議室；支持遠程視頻會議、本地擴聲、攝像頭自動跟蹤。
會議室改造項目
原有預埋模擬音頻線纜保留，新增 Dante 網絡話筒/網絡音箱，新舊設備融合。
培訓教室、小型研討室
本地擴聲、錄播、背景音樂、簡單中控聯動（幕布、燈光）。
酒店小型多功能廳、VIP接待室
背景音樂、語音擴聲、會議模式切換、SIP電話接入。
醫療機構問診室、小型會診室
遠程會診音頻處理、降噪、回聲抑制。
園區小型廣播分區
局部尋呼、背景音樂（單區域小型廣播，不適合大規模多分區園區廣播）
