ATDM-0604 音頻指標:

頻率響應                               20 Hz ~ 20 kHz (話筒 -16 dBu) : +1.0/-1.0 dB
                                              20 Hz ~ 20 kHz (話筒 -60 dBu) : +1.0/-2.0 dB
                                              20 Hz ~ 20 kHz (線路 24 dBu) : +1.0/-1.0 dB
                                              20 Hz ~ 20 kHz (線路 -40 dBu) : +1.0/-2.0 dB
動態范圍 (典型值)                 110 dB 或以上，A 加權/ST
信噪比                                    90 dB 或以上，A 加權/ST
動態余量                                20 dB 或以上
等效輸入噪音                         - 126 dBu 或以下，Rs = 150 ohm，DIN
共模抑制比                             80 dB 或以上，1 kHz
噪聲                                       -86 dBu 或以下，A 加權
最大增益                                 64 dB
通道分離度                             -80 dB 或以下，1 kHz統一
總諧波失真                             0.03% 或以下，1 kHz統一
音頻輸入                                 MIC 最大： 0 dBu
                                               MIC 統一： -40 dBu
                                               LINE 最大： +24 dBu
                                               LINE 統一： +4 dBu/0 dBV/-10 dBV/-20 dBV
                                               ST 最大： +10 dBV
                                               ST 統一： -10 dBV/-20 dBV
音頻輸出                                 UNBAL 最大： +10 dBV/-13 dBV
                                                UNBAL 統一： -10 dBV/-33 dBV
                                                BAL 1/L 與 2/R 最大： +24 dBu/20 dBV/+10 dBV
                                                BAL 1/L 與 2/R 統一： +4 dBu/0 dBV/-10 dBV
幻像電源                                  直流 48V
輸入衰減                                 -24 dB

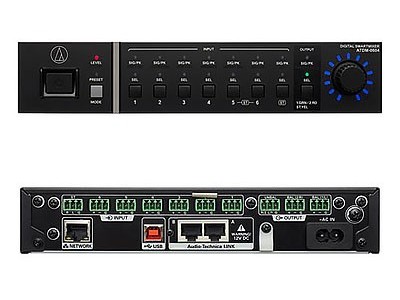

輸入端子                                  INPUT ST 歐式鳳凰插接頭（3針）
                                                INPUT MIC/LINE 5和6 歐式鳳凰插接頭（3針）
                                                INPUT MIC 1 至 4 歐式鳳凰插接頭（3針）
輸出端子                                  OUTPUT UNBAL 歐式鳳凰插接頭（3針）
                                                OUTPUT BAL 1/L 和2/R 歐式鳳凰插接頭（3針）
前面板顯示燈                           SIGNAL/PEAK：1點（紅/ 黃/ 綠）
峰值指示（紅）                       -5～0 dB
峰值保持時間                           2秒
控制                                          IP協議：1個RJ-45
通信速度                                  100 Mbps
鏈路連接                                   IP協議： 2個RJ-45
通信速度                                  100 Mbps
USB                                         連接
通道                                         1個立體聲輸入，1個立體聲輸出（24位）
通信速度                                  高速（480 Mbps）
模-數                                        數-模 轉換
分辨率                                      24位
動態范圍                                  115 dB
ATDM-0604 其他指標:
供電                                         100～240 V AC (50/60 Hz)
額定功率                                  17 W
工作環境溫度                           0～40° C
尺寸                                         217 mm × 44 mm × 326 mm ( 寬 × 高 × 深)
重量                                         1.85 公斤
標配                                         歐式鳳凰插接頭（10個）、機架安裝件（大、?。C(jī)架安裝件螺釘（6顆）、電源線、橡膠腳（4 個）
