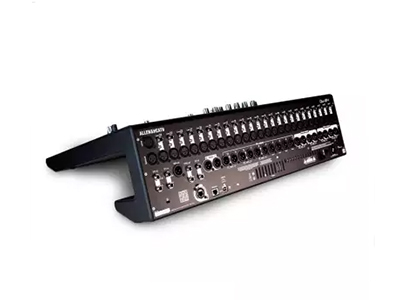

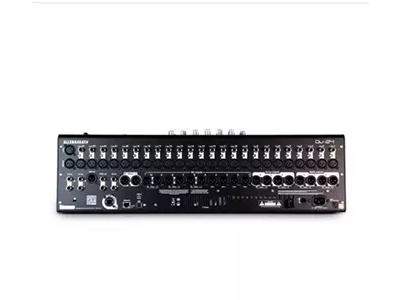

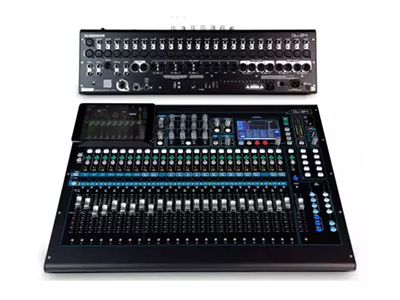

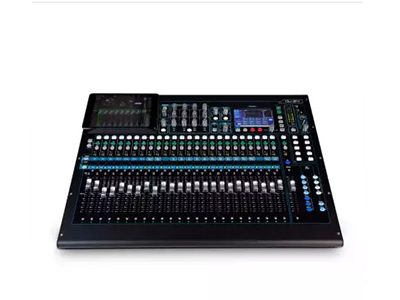

ALLEN&HEATH Qu-24   數字調音臺

技術參數：

摸屏：5英寸、800x480彩色觸摸屏，推子:100mm 電動推子
24個麥克風/線路輸入: 平衡XLR, +19dBu最大輸入電平；TRS帶10dB定值衰減；總諧波失真+ 噪聲，均一增益0dB：0.0005% -89dBu (20-20kHz, 直接輸出@0dBu 1kHz)；總諧波失真+ 噪聲，中頻增益 +30dB： 0.001% -83dBu (20-20kHz，直接輸出@0dBu 1kHz)；實現立體聲聯動（奇/ 偶輸入對）：參數連接有均衡、動態、插入（效果器或者Ducker閃避器）、延時、分配、發送；聯動選項有前級放大、極性、邊鏈、推子/ 靜音、聲像
3個立體聲輸入:ST1，ST2 接口：平衡，1/4" TRS ；ST3 接口：非平衡，3.5mm 迷你接口
輸入處理功能：相位：正常/ 反轉；高通濾波器： 12dB/ 倍頻程 20Hz-2kHz；插入：分配FX 音效到輸入通道或者選擇Ducker閃避器；延時：最多85ms；
門限：自按鍵邊鏈，閾值/ 深度-72dBu 至+18dBu/0至60dB，啟動/保持/釋放時間50μs 至300ms/10ms至5s/10ms 至1s；參量均衡：4 段全參數，20-20kHz＋/－15dB；1 段可選低頻擱架(Baxandall)；鐘形；2段，3段鐘形；4段可選高頻擱架(Baxandall)，鐘形；鐘形寬度非恒定Q 值，可變，1.5 至1/9 倍頻程；
壓縮器：自按鍵邊鏈，閾值/ 比率-46dBu 至18dBu/1 :1 至無限，啟動/釋放時間300μs–300ms/100ms-2s，拐點軟/ 硬，峰值手動，RMS 手動，SlowOpto, PunchBag；通道直接輸出到USB 跟隨推子，跟隨靜音( 全局選項)；音源選擇( 全局) 前級放大器后，均衡前，均衡后，延時后；
20個混音處理通道: 【包括LR主輸出、1-4單聲道混音，3組立體聲混音,2組立體聲編組，2組立體聲矩陣輸出（通過group輸出自定義成編組或輔助來使用）】：平衡 XLR；-91dBu殘余噪聲；插入：分配FX 音效到輸入通道；延時：最大到170ms；圖示均衡：恒定1/3 倍頻程，28 段31Hz-16kHz, +/-12dB增益；參量均衡：4段全參數，20-20kHz，＋/－15dB；1段可選低頻擱架(Baxandall)；鐘形；2段，3段鐘形；4段可選高頻擱架(Baxandall)，鐘形；鐘形寬度非恒定Q 值，可變，1.5至1/9倍頻程；壓縮器：自按鍵邊鏈，閾值/比率-46dBu 至18dBu/1 :1 至無限，啟動/釋放時間300μs-300ms/100 ms -2s，拐點軟/ 硬，峰值手動，RMS手動，SlowOpto, PunchBag；
4路DCA編組
立體聲ALT輸出&2TRK輸出：平衡，1/4" TRS；最大輸出電平：+22dBu;殘余輸出噪聲：-91dBu(靜音20-20KHz)；
AES數字輸出：2 通道，48kHz 采樣率，XLR 輸出，2.5Vpp 平衡終端 110Ω；
dSNAKE：通過Cat5線連接，輸入用于通道1-24，ST1，ST2，ST3 的遠程音源；輸出用于混音1-10，LR，編組1-4，MTX1-4的輸出；與舞臺接口箱 AR2412,AR84及AB168 兼容；與ME 個人混音系統兼容
Qu-Drive :USB A, 設備所有錄音建議使用USB 硬盤, 多軌必須使用USB 硬盤;立體聲錄音:2通道，WAV,48kHz，24-bit，可連接;立體聲播放:2通道，WAV,44.1或48kHz，16或24-bit至ST3; 多軌錄音:18 通道，WAV, 48kHz，24-bit，可連接;多軌播放:18 通道，WAV, 48kHz，24-bit；
USB B接口:Core Audio 兼容 (在Mac OS X系統上即插即用, Windows Vista (SP2)，Windows 7和Windows 8需安裝驅動。);32x30 USB 音頻接口: 發送(上行):32 通道，WAV，48kHz, 24-bit;返送(下行): 30 通道，WAV，48kHz, 24-bit；
4路FX效果器：4路專用FX發送；4路專用FX返回，帶4段參量均衡；在任何通道上都可實現插入；可以從直接輸出或混音上跳線連接；類型：混響、延時、門混響、ADT、合唱、交響合唱、相位效果器、鑲邊效果器；
16通道的AMM（自動混音）功能；
10個軟按鍵，含4個靜音編組：通過觸摸屏進入或可分配至自定義軟鍵
Qu-Pad iPad app/QuYou Android app：通過Wi-Fi連接，進入所有的混音功能
DAW MIDI控制：通過USB的MIDI(在Mac電腦上兼容), MIDI數據隧道；通過以太網的MIDI，通過A&H TCP driver軟件應用實現
場景的保存和調用：可設置100個場景，可使用USB實現QU調音臺之間的場景和庫傳輸
專用對講話筒輸入: 可分配到任意混音，12dB/ 倍頻程高通濾波
PAFL :PFL 或立體聲AFL，0 至-24dB 微調，85ms 延時
RTA（實時分析器）: 31 段1/3 倍頻程20-20kHz，跟隨PAFL 源,同時可以通過按fn鍵切換成光譜圖界面
信號發生器:可分配至任何混音，正弦/ 白/ 粉紅/ 帶通噪聲
設置與運用自定義層；場景安全與調用過濾；三種不同類型的用戶權限：可對所選功能進行保護并禁止用戶的訪問
全面調用：前級放大器，處理功能，場景，25個電動推子
AnalogiQ 前級放大器：高質量的1dB步進無定值衰減數字控制增益級，利用零點檢測技術
iLive FX 效果器：來自于穩固可靠的iLive品質。 廣獲肯定的仿真： SMR混響, 門限混響, 延時, 合唱, 鑲邊, ADT, MOO相位器
ARM核心全副武裝：5核的高效ARM內核處理；觸摸屏與界面，USB流媒體，Qu-Drive，以太網以及推子自動化均有專用核心運行；極速可靠的控制
10個DSP核心：8個專用于通道和混音處理；為升級留有足夠空間
系統 (測量的平衡XLR 輸入和XLR 輸出，0dB 增益，0dBu 輸入): 動態范圍: 112dB； 頻率響應: +0/-0.5dB 20Hz-20kHz ；動態余量: +18dB；內部操作電平: 0dBu；dBFS 校準: +18dBu=0dBfs (XLR 輸出為+22dBu)；電平表校準: 0dBu 電平表=-18dBFS(XLR 輸出為+4dBu)；電平表峰值指示燈: -3dBFS (XLR 輸出為+19dBu), 多點感應；電平表信號指示燈: -48dBFS (XLR 輸出為-26dBu)；電平表類型: 快速( 峰值) 響應；采樣率: +48kHz+/-100PPM；模擬數轉換，數字模擬轉換: 24-bit 增量總和；系統延遲: 1.2ms ( 本地XLR 輸入至XLR 輸出)；0.7ms ( 本地XLR 輸入至AES 輸出)；操作溫度范圍:0℃ -50℃ ,海拔2000米以下；主電源：100-240V AC, 50/60Hz，82W 最大值
桌面安裝 ：632 x 500 x 186 mm（24.9" x 19.7" x 7.4"）；
運輸包裝箱：670 x 790 x 350 mm（26.4" x 31.1" x 13.8"）
包裝重量：18 kg（40 lbs）；凈重 ：14kg（31 lbs）
