滿足要求：

主要用于室外比賽、群主集會的擴聲要求；文藝演出也可以適用。本系統作輔助設施以滿足擴聲的需要；揚聲器布置合理，不會影響體育場其他使用功能；在主席臺、比賽場地、檢錄處、各門入口等處設置傳聲器插接盒提供足夠的話筒點，以滿足各種比賽、集會的需要；為滿足電視臺、電臺的實況轉播需要，預留符合要求的音頻轉播接口；有擴聲機房向場內、觀眾走廊、場外發布通知。遇緊急情況，消防控制室在擴聲設備開機的情況下，可優先選擇所有區域發布緊急通知；檢錄處等多處設有獨立的擴聲系統。由于工人體育場是改建項目，主體結構沒有變化，不宜采用集中擴聲方式。本系統使用分散式擴聲布局形式。

 設計依據

大型體育比賽的各項要求 體育場建筑專業圖紙 有關國際和國家標準，包含但不限于以下：

 《廳堂、體育場館擴聲系統設計規范》 GB/T 28049-2011

《體育館聲學設計及測量規程》JGJ/T131-2000

《體育建筑設計規范》JGJ 31-2003 J 265-2003

系統特點

1、揚聲器的布局

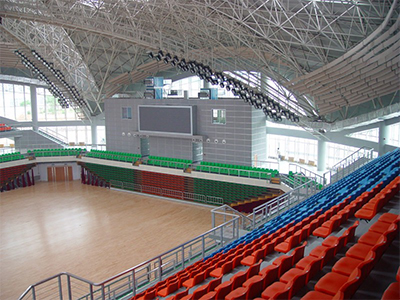

所用揚聲器均按照甲方提供的馬道圖進行布置，所用固定安裝揚聲器均安裝在體育館上方內外兩圈圓形馬道上。

2、音頻控制系統

音頻控制處理系統分為數字調音臺控制系統和模擬備份調音濤加數字音頻處理器控制兩部分。 數字調音臺采用機架分離式數字調音臺，模擬化的操作界面。 進行備份的模擬調音臺為32通道輸入，4組發送，6路輔助發送。 音頻控制處理系統分為數字調音臺控制系統和模擬備份調音濤加數字音頻處理器控制兩部分。 數字調音臺采用機架分離式數字調音臺，模擬化的操作界面。 進行備份的模擬調音臺為32通道輸入，4組發送，6路輔助發送。

3、監控系統

由于音響控制室的特殊位置，調音員不容易看到主席臺的情況，頁無法了解后機房設備的工作情況，故設置一套監控系統，在主席臺設置一個攝像頭，以便觀察到每個設備的工作情況，東西機房各設置一個攝像頭，以便觀察到每個設備的工作情況。在控制機房設置儀態監視器，可以隨時切換3個攝像頭監視到的畫面。

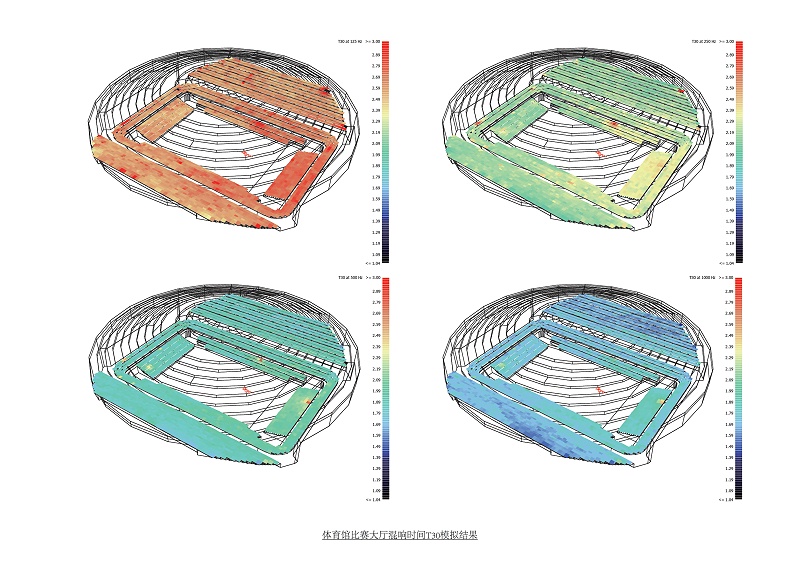

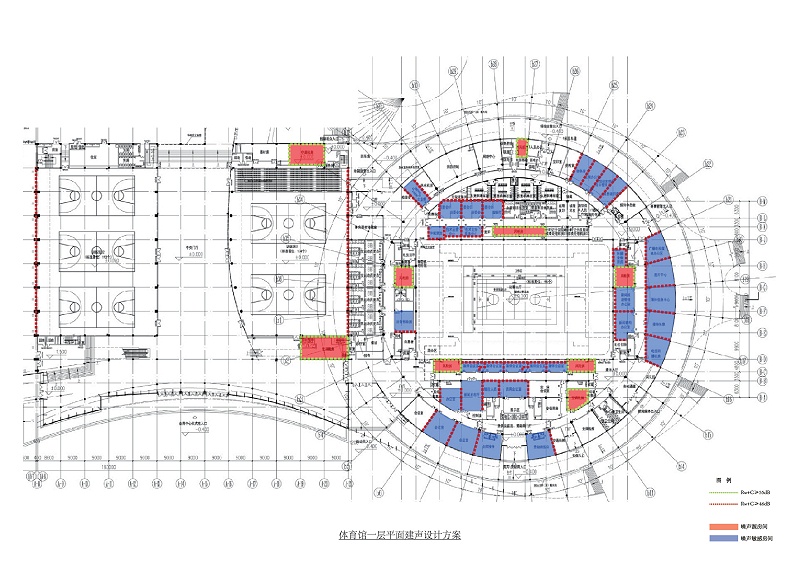

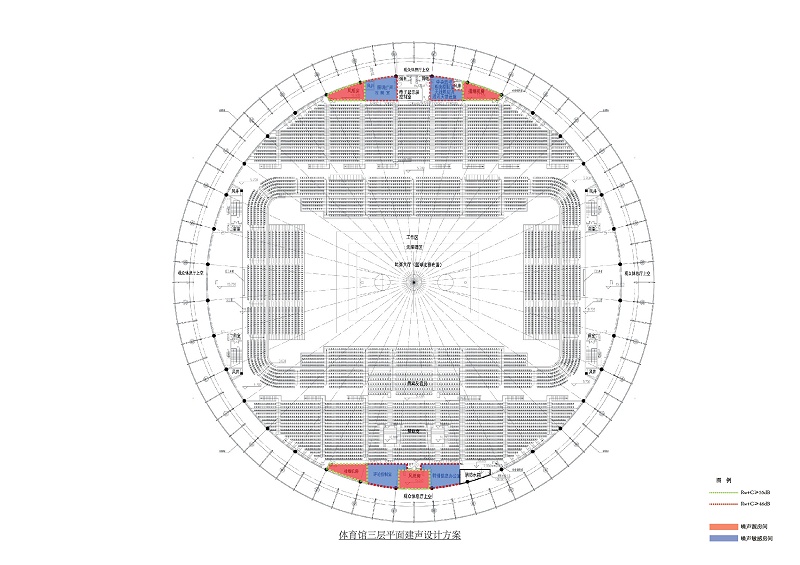

方案設計圖紙
