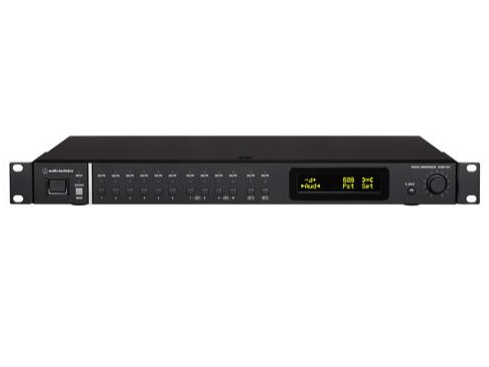

鐵三角混音器ATDM-1012產品參數

來源： | 發布日期：2021-07-02

【摘要】鐵三角混音器配備22輸入×12總線全矩陣混合器，包括8個子輸入系統10個話筒/線路輸入，帶高品質話筒前置放大器，帶立體聲放大器（CH 7/8、9/10可作為立體聲鏈接）最多可將兩組懸掛式陣列話筒ES954（另售）連接到話筒輸入8個帶BTL電路的平衡輸出2個非平衡立體聲輸出和話筒電平輸出USB音頻輸入/輸出（1路立體聲輸入，1路立體聲輸出）獨立的4組SmartMixer，具有可選的增益共享或門控模式。參數如下。

ATDM-1012 音頻指標

頻率響應：20 Hz ~ 20 kHz (話筒 -16 dBu) : +1.0/-1.0 dB
20 Hz ~ 20 kHz (話筒 -60 dBu) : +1.0/-2.0 dB
20 Hz ~ 20 kHz (線路 24 dBu) : +1.0/-1.0 dB
20 Hz ~ 20 kHz (線路 -40 dBu) : +1.0/-2.0 dB
動態范圍 (典型值)：112 dB 或以上，A 加權/ST
信噪比：92 dB 或以上，A 加權/ST
動態余量：20 dB 或以上
等效輸入噪音：-127 dBu 或以下，Rs = 150 歐姆
共模抑制比：80 dB 或以上，1 kHz
噪聲：-88 dBu 或以下，A 加權
最大增益：64 dB
通道分離度：-80 dB 或以下，1 kHz統一
總諧波失真：0.03% 或以下，1 kHz統一
音頻輸入：MIC 最大：0 dBu
MIC 統一：-40 dBu
LINE 最大：+24 dBu
LINE 統一：+4 dBu/0 dBV/-10 dBV/-20 dBV
ST 最大：+20 dBV
ST 統一：0 dBV/-10 dBV/-20 dBV
音頻輸出：OUTPUT 1~8 最大：+24 dBu/+20 dBV/+10 dBV
OUTPUT 1~8 統一：+4 dBu/0 dBV/-10 dBV
OUTPUT ST 最大：+20 dBV/+10 dBV/-13 dBV
OUTPUT ST 統一：0 dBV/-10 dBV/-33 dBV

ATDM-1012 一般指標

供電：100～240 V AC (50/60 Hz)
額定功率：65 W
工作環境溫度：0 ~ 40° C
工作環境濕度：25 ~ 85% (無結露)
尺寸：482.6 mm × 44 mm × 324.3 mm (寬 × 高 × 深)
重量：3.6 公斤

ATDM-1012 其他指標

幻像電源：直流 48V
輸入衰減：-24 dB
輸入端子：MIC/LINE INPUT 1 ~ 10 歐式鳳凰插接頭 (3針)
ST INPUT 1/2 歐式鳳凰插接頭 (3針)
輸出端子：OUTPUT 1~8 歐式鳳凰插接頭 (3針)
ST OUTPUT 1/2 歐式鳳凰插接頭 (3針)
控制
IP 協議：1個RJ-45
IP 地址: 192.168.33.102 (原廠默認)
通信速度：100 Mbps
鏈路連接
IP 協議：4個RJ-45
通信速度：100 Mbps
USB 連接
通道：1個立體聲輸入，1個立體聲輸出 (24位)
通信速度：高速 (480 Mbps)
模-數 / 數-模轉換
分辨率：24位
動態范圍：115 dB
鐵三角混音器標配
歐式鳳凰插接頭 (22個)、電源線

ATDM-1012 輸入/輸出指標

輸入端子
1 ~ 10 (MIC) -
增益：20 ~ 60 dB;
負載阻抗：1.6 kΩ;
輸入電平 - 最小值：-60 dBu;
輸入電平 - 標稱值：-40 dBu;
輸入電平 - 最大值：-20 dBu;
連接器：歐式鳳凰插接頭 (平衡)
1 ~ 10 (LINE) -
增益：20 ~ 60 dB;
負載阻抗：10 kΩ;
輸入電平 - 最小值：-40 dBu;
輸入電平 - 標稱值：+4 dBu/0 dBV/-10 dBV/-20 dBV;
輸入電平 - 最大值：+24 dBu;
連接器：歐式鳳凰插接頭 (平衡)

ST 1/2 (L/R) -
負載阻抗：10 kΩ;
輸入電平 - 標稱值：0 dBV/-10 dBV/-20 dBV;
輸入電平 - 最大值：+20 dBV;
連接器：歐式鳳凰插接頭 (非平衡)
輸出端子
BAL 1 ~ 8 -
負載阻抗：150Ω;
輸入電平 - 標稱值：+4 dBu/-10 dBV/0 dBV;
輸入電平 - 最大值：+24 dBu;
連接器：歐式鳳凰插接頭 (平衡)
UNBAL 1/2 (L/R) -
負載阻抗：150Ω;
輸入電平 - 標稱值：0 dBV/-10 dBV/-33 dBV;
輸入電平 - 最大值：+20 dBu;
連接器：歐式鳳凰插接頭 (非平衡)

以上就是鐵三角混音器 ATDM-1012的產品參數。正規代理,保真正品-力創瑞和。設計,供貨,調試,運維一站式服務-全系音視頻配套設備可供篩選。
